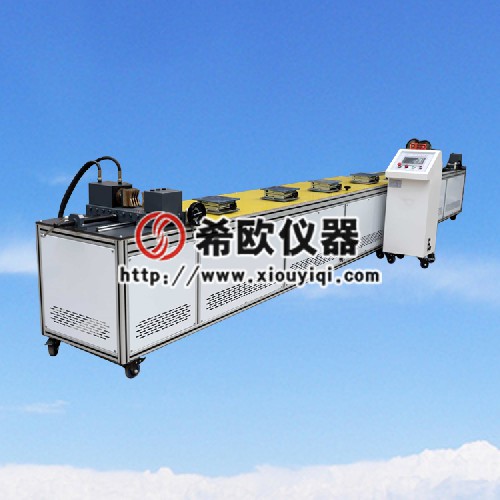

全自动液压夹具

一、产品概要

       XU-2500型全自动智能液压夹具是测量电线电缆导体的直流电阻的配套设备，主要用于铝合金电缆。可与QJ36B、QJ36、DC36A、SB2230、PC36C等多种双臂电桥、数字电桥配合使用测量导体的电阻值。满足GB/T3048-2025电性能试验方法标准要求，设计符合GB/T30841.1-2025标准。

二、仪器特点

       XU-2500型全自动智能液压夹具具有线芯中心高度自动调节，（也可以定制根据线芯直径自动判断），夹具压力可根据线芯大小自动感应设置，线芯欲紧扭力会根据线芯自动调整，扭矩也可自行设置。

控制系统采用高精度PLC全自动智能控制程序，通过远程通讯给夹具输出指令，也可以定制自动测量试样直径并自动判断。夹具夹头材料采用纯铜，有足够的机械强度，接触热电势不大等优点，并配备高精度传感器，试样高度可自动升降，扭矩传感器及压力传感器，工作时均可自动检测扭矩及夹具压力值。

三、技术参数：

       1、测试导线直径：φ8-75

       2、夹具长度：6000mm

       3、夹具开口宽度：75mm

       4、测量导线长度：

            截面积185mm²以下电压端取3米

            截面积240mm²以上电压端取5米

       5、液压压力：0-8T（可调）

       6、试样辅助台升降高度：可调

       7、总功率：1500W

       8、电源电压：220v

       9、液晶显示器：7寸

       10、通讯端口:USB网口

       11、外形尺寸（mm）：6100×620×866
