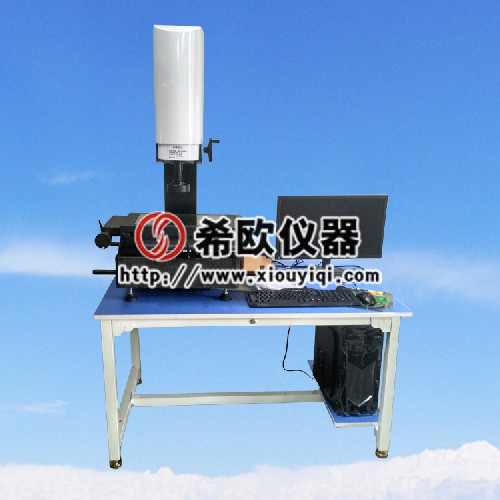

二次元手动影像测量仪 |
型号 : XU-2010 品牌 : 希欧仪器 价格 : 电议或面议 卧式影像仪用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间一种计量检定设备
|
1.仪器工作原理:
1.XU系列二次元手动光学影像测量仪工作原理:被测工件(置于工作台上)由LED表面光或轮廓光(在底座内)照明后,经变焦距物镜与CCD摄影机摄取被测零件影像,再通过S端子传送至计算机及显示器上,软件在显示器上产生的视频十字线为基准,对其进行瞄准测量,通过工作台带动光学尺与在X、Y方向上移动,取空间各点坐标值,由转接卡至计算机,对测量坐标值进行几何运算,完成各种数据量测工作。适用于机械、手机零部件、电子、电器、模具以及精密五金的检测和设计开发.
2、技术参数:
仪器型号 | XU-2010 |
测量行程(mm) | 200*100 |
外形尺寸(mm) | 550*400*900 |
玻璃承重(kg) | 25 |
仪器重量(kg) | 140 |
测量精度 | X.Y轴≤(3+L/200)μm |
重复精度 | 3μm |
光栅尺分辨率 | 0.001mm |
CCD | 高分辨率彩色750TV线摄像机 |
镜头 | 0.7~4.5X高清晰手动变倍镜头 |
影像放大倍率 | 18~160X |
测量软件 | Ins-m |
上光源 | 表面环形LED冷光源,亮度可调 |
下光源 | 平行光路设计,无极连续可调LED冷光源 |
导轨 | V型交叉导轨 |
电源 | 220V/50Hz |
3.环境要求
3.1、工作温度:18℃ ~ 22℃(可保证精度)
3.2、工作电压:220 V ± 1
用电设备要求接地可靠:接地电阻小于4欧姆。
