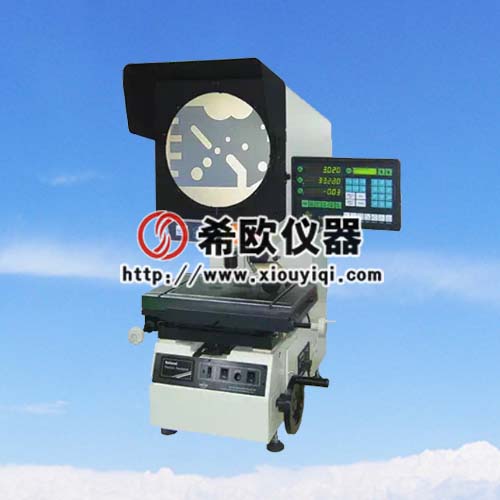

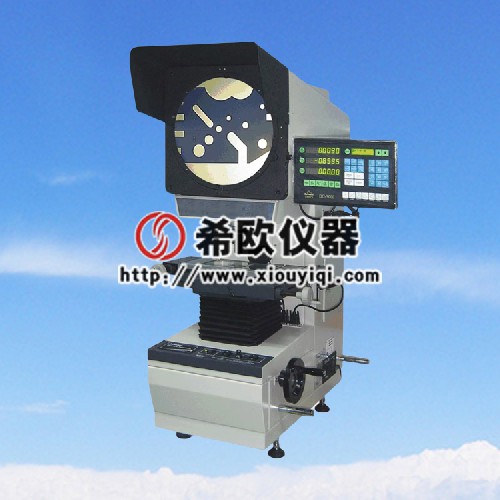

数字式测量投影仪

一、概述

      3015数字式测量投影仪结构紧凑，外形简洁美观，经济实用，可靠性好，它能够高效的对工件进行直接测量和比较测量，例如：冲压件、齿轮、螺纹、刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。

二、主要技术规格参数

      型号：反像型 3015

      X轴坐标行程 (mm) 150

      Y轴坐标行程 (mm) 50

      金属台面尺寸 (mm) 340×152

      玻璃台面尺寸 (mm) 196×96

      X、Y轴坐标分辨力 (μm) 0.5

      示值误差 (μm) E1XY=(3+L/50)

      Z轴坐标行程 (mm) 90 (调焦)

      仪器重量 (kg) 130

      外形尺寸 (mm) 770×550×1100

      投影屏 尺寸 (mm) Ф 312，使用范围>Ф300（刻有米字线）

      旋转范围 0~360°

      旋转分辨力  1' 或 0.01°;

      物镜 放大倍数 10×(选) 20×(选) 50×(选) 100×

      物方视场 (mm) Ф30 Ф15 Ф6 Ф3

      工作距离 (mm) 77.7 44.3 38.4 25.3

      测量高度 (mm) 80 80 80 80

      仪器电源: AC 100-240V 50/60Hz

      总功率: 400W
